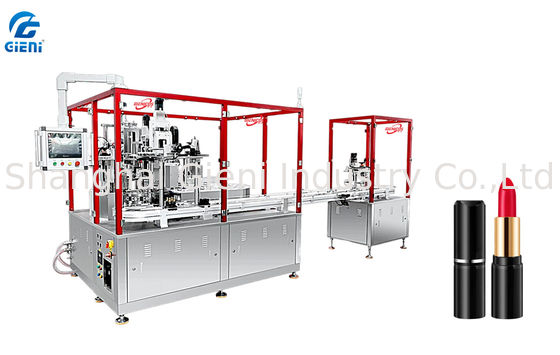

自動全シリコンのリップスティック補填機 分離した2段階真空装置

1フレーム構造

• 安全カバー: 耐久性と防腐性を兼ね備えた,クロム化された鋼表面のアルミベース.
• 作業台/電気キャビネット/ドア: 強化された耐腐蝕性のためにSUSステンレス製.
• サポート: 固定式の支架脚と取り外せる物資荷載ステーションにより,物資の取り扱いと設備の整備が容易になります.
• 列: 軽量設計とモジュール式拡張のためのユーロ標準のアルミプロファイル.
• ドア:高潔度生産シナリオ (例えば,化粧品,医療産業) に適したステンレス鋼材料.

2テーブルドライブシステム

• スライドレール技術: 滑りやすい移動と正確な位置付けのために輸入されたU型循環スライドレールシステム.
• 模具: 磨き耐性と解模効率を向上させるため,アノジスされた表面処理を施した精密シリコンゴム模具28セット.
• リフティング制御: ステーションリフティング用のサーボインデックス制御,多ステーション同期操作の高精度要件を満たす.
• 密封: 完全に密封された移動部品; 液体/ガスの漏れを防ぐため,冷却エリアに二層の隔離と密封.

3. 前熱装置

• 暖房機: スイスから輸入された 2台のレイスター暖房機で,空気容量と加熱速度を調整できます.
• 機械制御:シリンダー駆動の上下移動,高度調整のためのハンドホイール,加熱期間制御のためのタイマー.
• 温度制御:PID制御付きデジタルディスプレイで,気扇を変速させ,2°C以内の温度均一性を確保する.

4填充システム

• 充填機: 1 台の移動式ダブルノズルの充填機,各ノズルの充填量を個別に制御し,二次混合機能をサポートする伺服モーター.
• タンク: 2×30Lのタンクで,材料の迅速な交換と衛生維持のために外部の清掃システム.
• ポンプ: サーボモーターで駆動される速合式ピストンポンプ,流量制御精度は ±0.5%
• 材料輸送: 材料残留や廃棄物を減らすため,電気加熱用二層ホース (色調のために内部のホースのみ交換する必要があります).
• 追加機能:ノズルの予熱,大量材料収集,タンクのセラミック加熱,PLC+タッチスクリーン制御,二重電源インターフェース.

5ノズルの移動システム

• モーション制御:シリンダー駆動のノズルをオン/オフ,前/後ろ移動,水平材料供給,応答速度 <0.3秒.
• 温度管理: 熱管でノズルの温度を維持し,材料の固まりや詰まりを防ぐ.
• 卸品収集: 簡単に清掃し,材料を回収するためのSUSステンレス鋼のトレイ.

6. 再加熱装置

• 設備:輸入されたスイスのLISTERヒーター.高電力密度で長寿命.
• 調節:高度調節のためのハンドホイール,温度設定のためのタッチスクリーン,異なる製品プロセスに適応するための手動扇風機音量調節.

7冷却装置

• タイプ:独立温度制御システムを持つ分離水循環冷却装置.
• 温度範囲: 最低 -20°C,ワックスベースのおよび樹脂性材料の急速固化プロセスに適しています.
• コンプレッサー:安定した冷却容量のためにR404A冷却剤を使用した8HPのコンプレッサー.
• 構造: テーブルの下の冷却トンネルで,パイプラインで循環する冷たい空気; 冷却損失を減らすため,トンネルの外側には二層の隔熱装置があります.

8退役部隊

• 動作制御: 高精度産業モジュール (Y/X軸+引き上げ) 定位精度 ±0.1mm
• グリッパー: 4 片の真空グリッパー,サーボモーター駆動回転,シリンダー駆動リフティング, φ8-17.1mmのリップスティックと互換性
• デモールド: 製品損傷を減らすために調整可能な握り張力を持つ自社特許の2つの口腔真空システム.

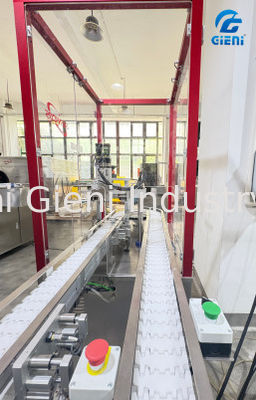

• 輸送機: 柔軟なチェーン型輸送機で,模具の流暢な移転と連続的な生産が可能.

9ユニットを壊して

• 制御:シリンダー駆動のグリッパーオン/オフとサーボモーター駆動の回転,トルク制御精度は ± 1%
• 機能: パストとチューブとの間にしっかりと結合し,過度に締められた損傷を避けるために,リップスティックの回転力を正確に制御します.

設備の全体的な利点

1. 材料性能: ステンレス鋼 (SUS) とアルミプロファイルの広範な使用は,食品級/医療級の清潔基準を満たしています.
2. 制御精度: サーボモーター+PLCベースの運動制御により,キーステーションの位置位置の精度は ±0.1mmで,充填容量の誤差は <1%です.
3. プロセスの適応性: 急速な模具切換,独立したダブルノズル制御,および多レベルの温度/空気体積調整をサポートし,多様な製品 (例えば,リップスティック,クレヨン,医療用サプソトリ) に適しています.
4. 保守 の 便利 性: 切断可能な積載ステーション,高速接続のポンプヘッド,内部のホースの独立した交換設計により,ダウンタイムが短縮されます.
5. 安全とエネルギー効率: 完全に密閉された移動部品,二層隔離冷却トンネル,二重電源インターフェースは,運用安全性とエネルギー効率を保証します.
